Verifica capacità portante massima vite
I palotiranti Geopal® sono sottoposti a verifiche anche da parte del progettista, così come prescritto dalle NTC 2018.
La resistenza meccanica ultima del sistema fusto-vite, che dipende da più fattori tra cui la geometria (diametro, spessore, passo), la lavorazione (a caldo, a freddo o mista), la tipologia di acciaio etc., è stata verificata al crescere del carico verticale applicato in corrispondenza all’asse del fusto.
È stata poi svolta una analisi statica non lineare per materiale sviluppando, per ciascuna configurazione del sistema, un modello tridimensionale rappresentativo della geometria e contenente al suo interno i parametri del terreno (modulo di Winkler) e del materiale (curva bilineare incrudente dell’acciaio).
Calcolo resistenza strutturale elicoidi
Per il calcolo della resistenza ultima strutturale degli elicoidi in differenti configurazioni palo-elicoide, al crescere del carico verticale applicato all’asse del fusto, si utilizza il metodo di “analisi globale elasto-plastica” e la capacità resistente viene valutata con il “metodo elasto-plastico” (come da D.M. 2018).

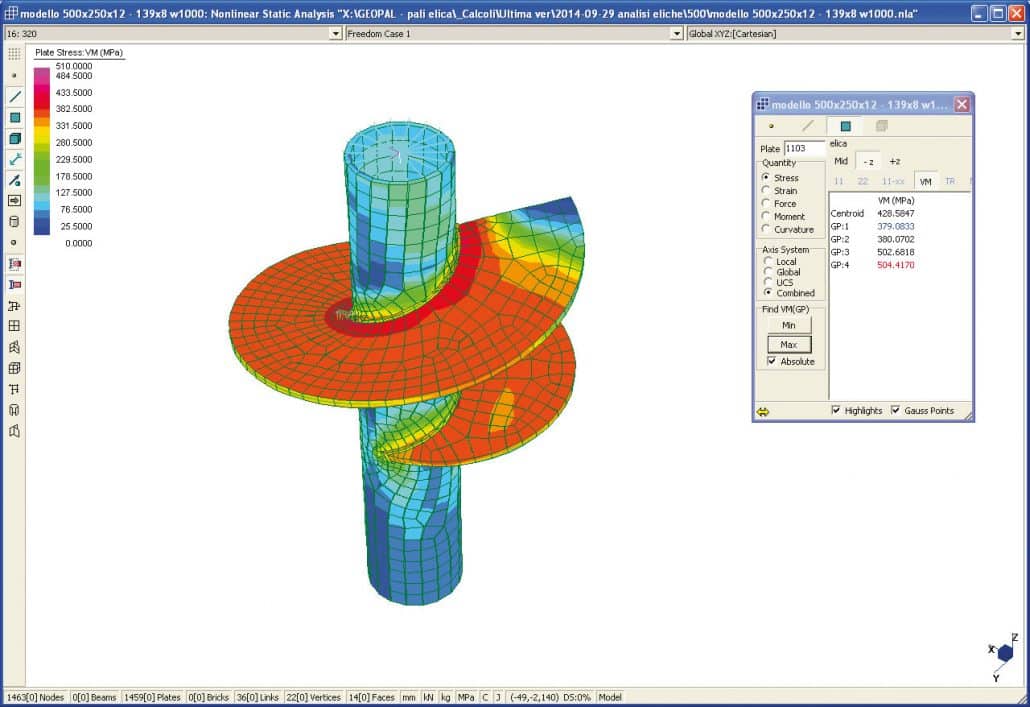

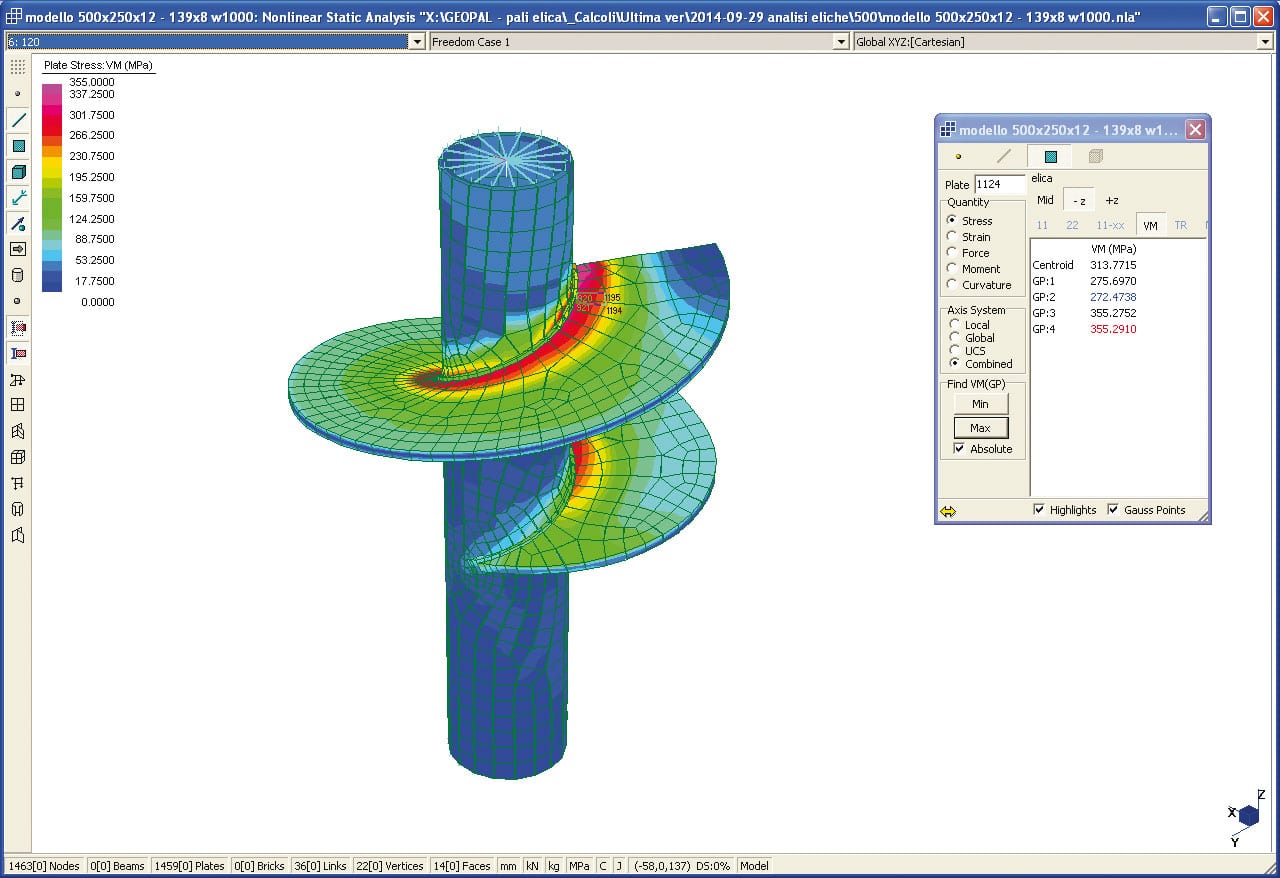

L’analisi viene eseguita mediante un modello numerico FEM, con il quale è possibile svolgere un’analisi non lineare per ogni tipologia di materiale.
A tale scopo è stato utilizzato il programma agli elementi finiti STRAUS 7.

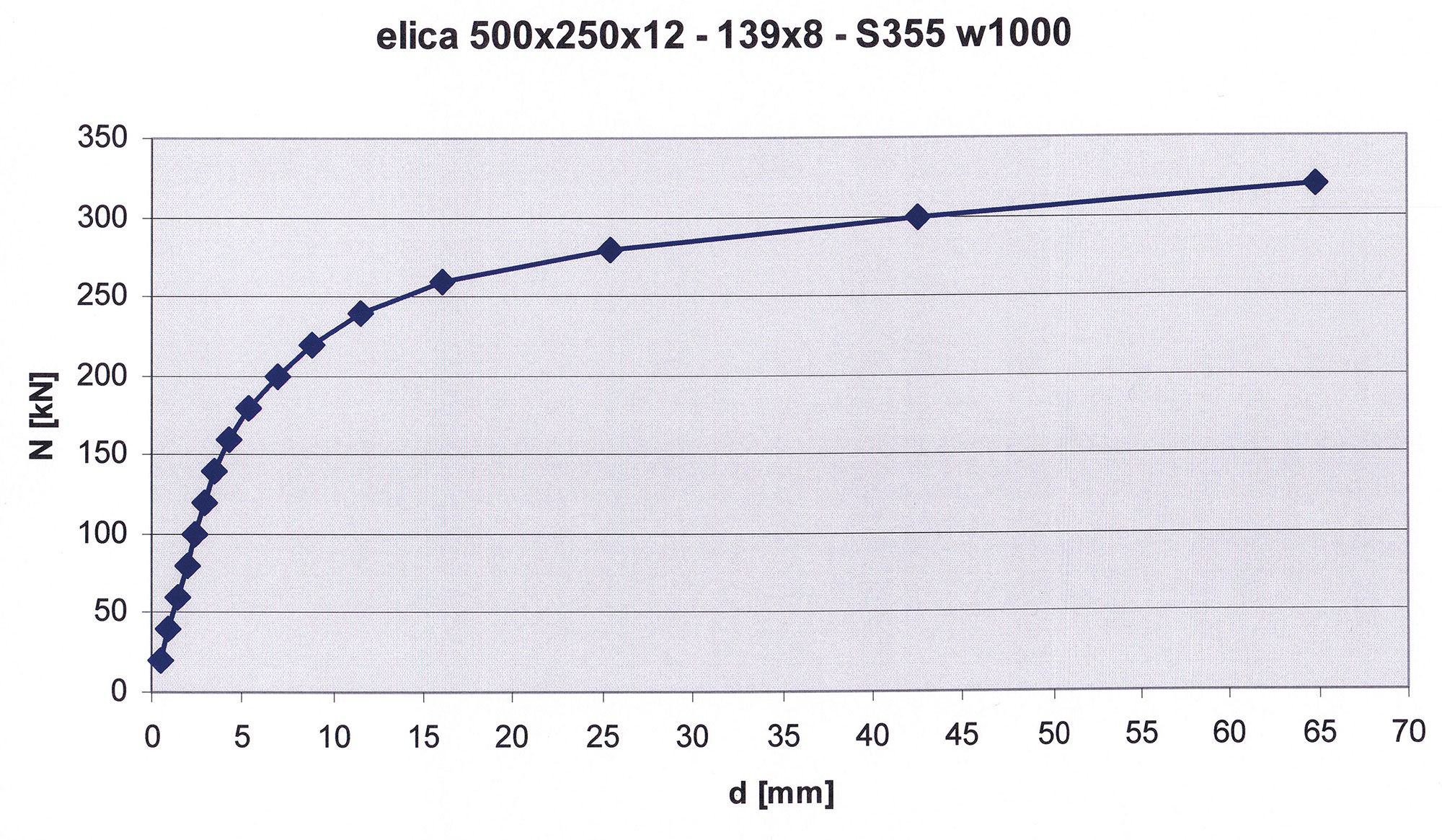

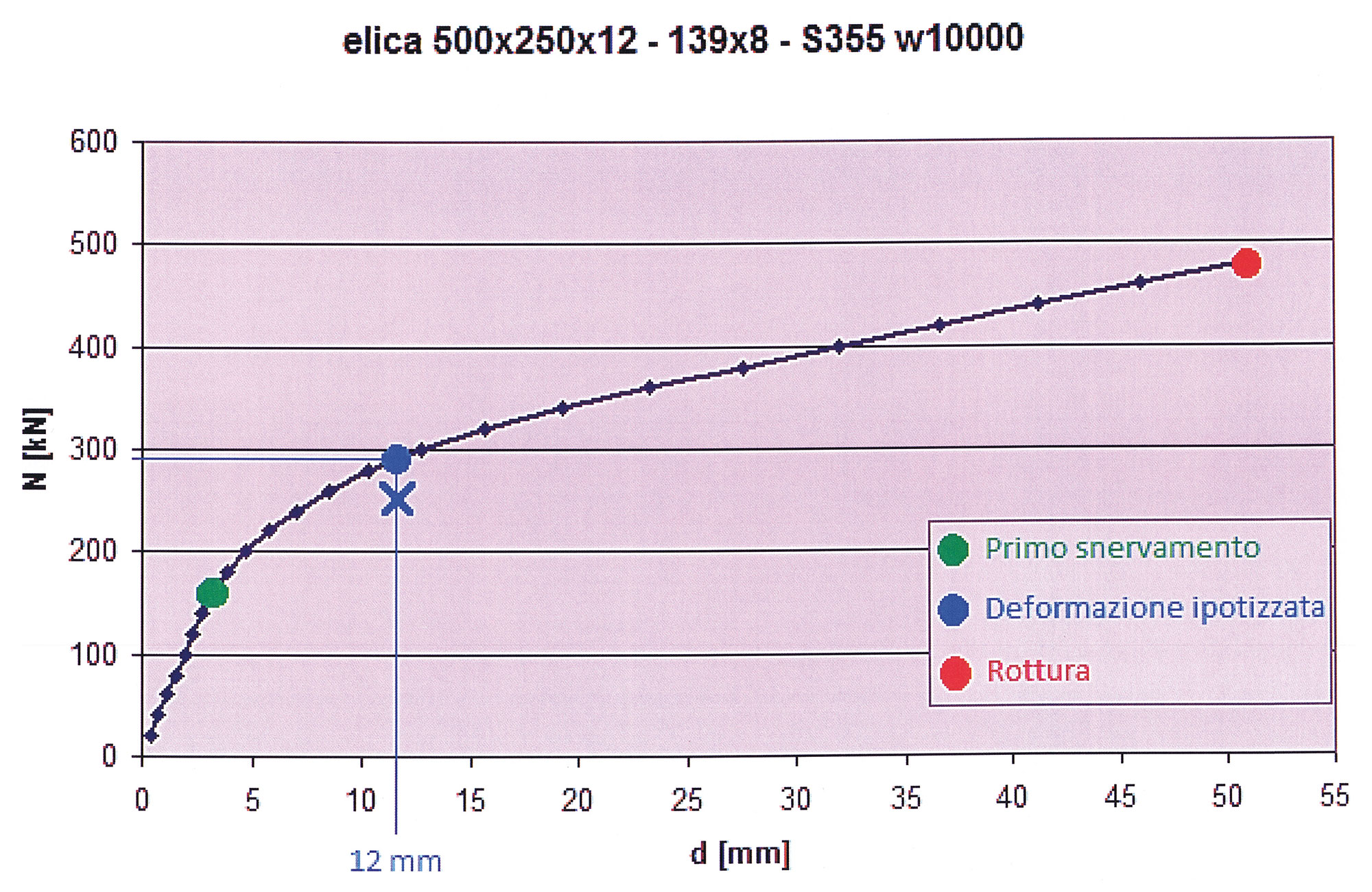

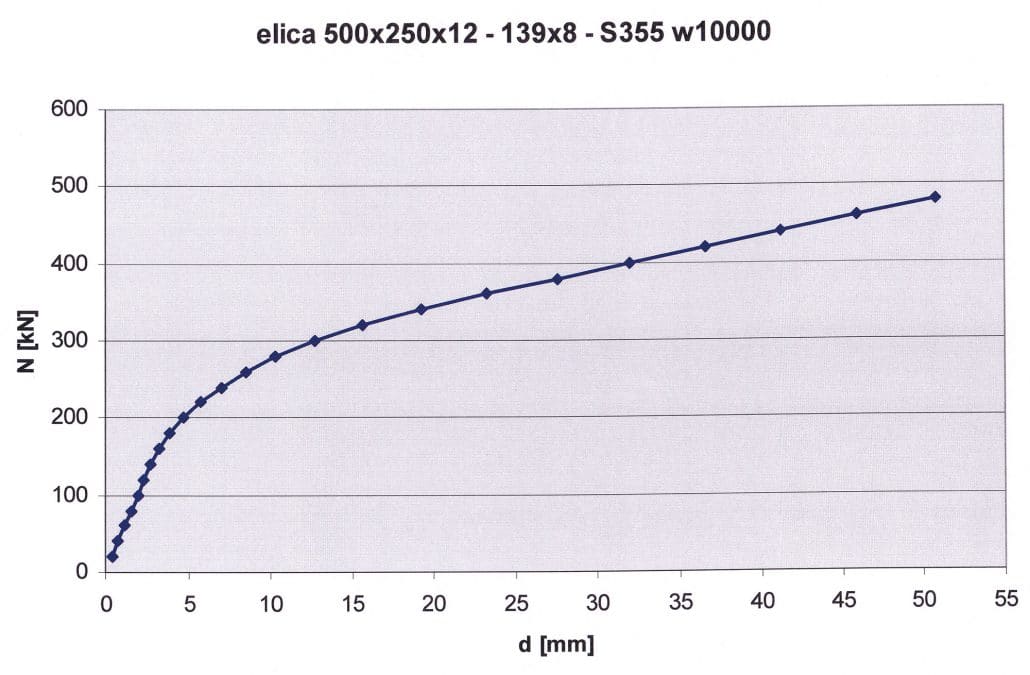

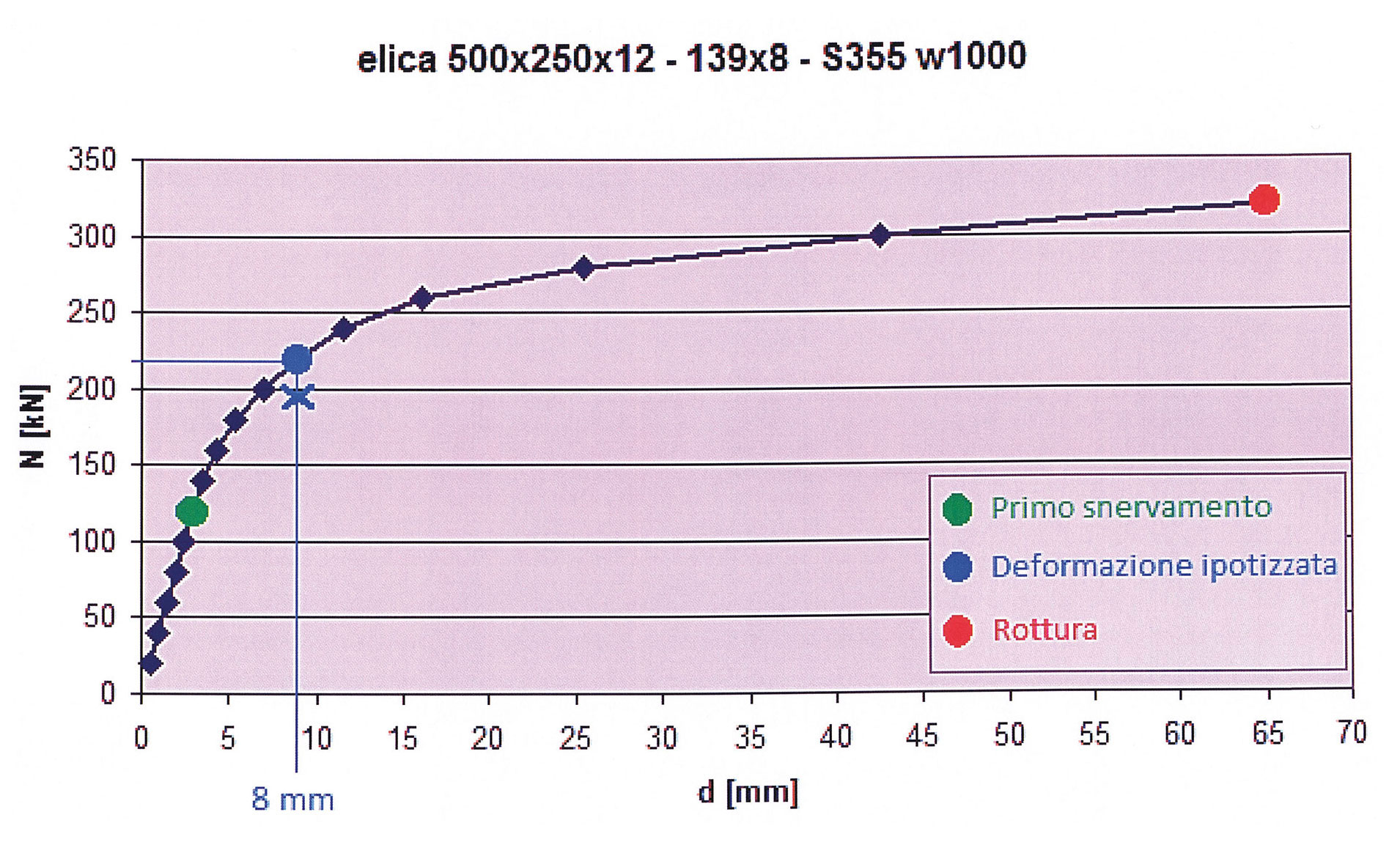

Per ciascuna configurazione studiata, sono state fornite le curve carico applicato-deformazione vite con l’individuazione dei relativi valori di carico per il quale si verificano il primo snervamento e la rottura della vite (o, in alcuni casi, del fusto).
Valutazione portata strutturale palo-elicoide
Metodo di calcolo
Sulla base dei risultati dell’analisi svolta con il programma STRAUS 7, sono state determinate le portate strutturali della vite agli SLE e agli SLU per ciascuna delle differenti configurazioni analizzate con modello numerico FEM.
È stata così determinata la portata strutturale del singolo elicoide in relazione al tipo di terreno.
In pratica, le portate sono state analizzate in modo da attribuire all’elicoide la portata minima tra quella geotecnica offerta dal terreno e quella strutturale offerta dall’elicoide stesso.
Portata geotecnica di punta del fusto
La portata QP è stata calcolata in conformità a quanto prescritto dalle NTC 2018.
Portata strutturale vite-elicoide
Sono state calcolate le portate Q1 e Q2 al variare del modulo di Winkler e sono stati interpretati i risultati. Si è verificato che, per determinare la portata strutturale della vite di punta, è sufficiente sommare QP + Q1 (nel caso degli SLE) oppure QP + Q2 (nel caso degli SLU).
Per ottenere poi le portate strutturali “reali” delle eliche agli SLU, occorre moltiplicare il valore ottenuto agli SLE per 1,5 (o dividere il valore ottenuto agli SLU per 1,5).
